Un medio de transmisión es el canal que permite la
transmisión de información entre dos
terminales de un sistema de transmisión. La transmisión se realiza
habitualmente empleando
ondas electromagnéticas que se propagan a través del canal. A
veces el canal es un medio
físico y otras veces no, ya que las ondas electromagnéticas son
susceptibles de ser
transmitidas por el vacío.
Dependiendo de la forma de conducir la señal a través del medio,
los medios de transmisión
se pueden clasificar en dos grandes grupos: medios de transmisión
guiados y medios de
transmisión no guiados. Según el sentido de la transmisión podemos
encontrarnos con tres
tipos diferentes: simplex, half-duplex y full-duplex.
También los medios de transmisión se
caracterizan
por utilizarse en rangos de frecuencia de trabajo diferentes.
Los medios de transmisión guiados están constituidos por
un cable que se encarga de la
conducción (o guiado) de las señales desde un extremo al otro.Las
principales características
de los medios guiados son el tipo de conductor utilizado, la
velocidad máxima de transmisión,
las distancias máximas que puede ofrecer entre repetidores, la
inmunidad frente a
interferencias electromagnéticas, la facilidad de instalación y la
capacidad de soportar
diferentes tecnologías de nivel de enlace.
Medios de transmisión guiados
La velocidad de transmisión depende directamente de la
distancia entre los terminales, y de si el medio se utiliza
para realizar un enlace punto a punto o un enlace multipunto. Debido a
esto los diferentes medios de transmisión
tendrán
diferentes velocidades de conexión que se adaptarán a utilizaciones dispares.

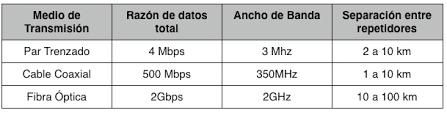

Dentro de los medios de transmisión guiados, los más utilizados en el
campo de las comunicaciones y la
interconexión
de ordenadores son:
- El par
trenzado: consiste en un par de hilos de cobre
conductores cruzados entre sí,
- con el objetivo
de reducir el ruido de diafonía. A mayor número de
cruces por unidad
- de longitud, mejor
comportamiento ante el problema de diafonía.
- El cable
coaxial: se compone de un hilo conductor, llamado
núcleo, y un mallazo externo separados
- por un dieléctrico o
aislante.
- La fibra
óptica: es un medio
de transmisión empleado habitualmente
en redes de datos;
- un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos
- de luz que representan los datos a transmitir.
EJEMPLO
DE CABLE PAR TRENZADO:
EJEMPLO
DE CABLE COAXIAL:
EJEMPLO
DE CABLE DE FIBRA OPTICA:
